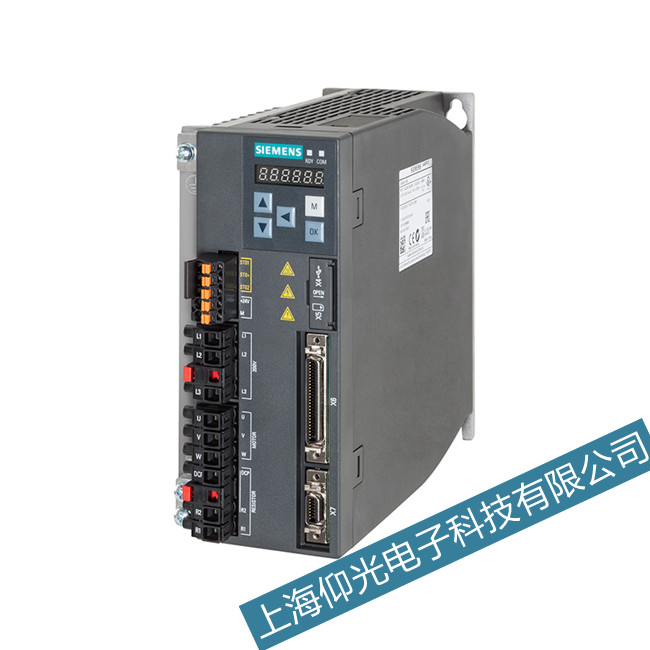

西門子6se70伺服驅動器維修：伺服控制器內部結構由電源電路、繼電器板電路、主控板電路、驅動板電路及功率變換電路組成。電源電路作用，將外部輸入的直流電轉換為大小不同的直流電輸出，為后續的繼電器板、驅動板、功率變換電路提供直流電源。繼電器板作用，提供直流電完成控制信號、檢測信號傳遞。
蕪湖西門子伺服驅動器維修服務：故障原因與解決方法：
A01381 拓撲結構：比較功率單元發現偏差
信號重要性： 組件號 : %1, 組件級別 : %2, 組件 ( 設定 ): %3, 連接號 :%4
驅動體 : 所有目標
反應： 無
應答： 無
原因： 在比較實際拓撲和設定拓撲時，發現一個和設定拓撲有偏差的功率單元。
警告值 （r2124, 十六進制）：
ddccbbaa 十六進制 :
dd = 連接號
cc = 組件編號
bb = 組件等級
aa = 和設定拓撲有偏差的組件
注：
dd, cc 和 bb 指出了實際拓撲結構中發現偏差組件的連接處。
在 F01375 中指出了組件等級和連接號。
驅動系統的啟動中止。在這種狀態下不能使能驅動控制。
處理： 調整拓撲結構：
- 通過換插 DRIVE-CLiQ 電纜，撤銷實際拓撲結構的更改。
- 調試軟件：在線進行驅動設備升級、離線進行拓撲結構修改而且下載更改過的設計。
- 自動消除拓撲結構錯誤 （p9904)。
注：
在 “ 拓撲結構 --> 拓撲結構視圖 ” 下，調試軟件提供了優化診斷 （例如：設定值 / 實際值比較）。
在伺服驅動器速度閉環中，電機轉子實時速度測量精度對于改善速度環的轉速控制動靜態特性至關重要。為尋求測量精度與系統成本的平衡，一般采用增量式光電編碼器作為測速傳感器，與其對應的常用測速方法為M/T測速法。M/T測速法雖然具有一定的測量精度和較寬的測量范圍。
