故障原因分析

• 負載問題
  • 負載過重：如果變頻器所帶的負載超過了其額定負載能力，長時間運行會導致變頻器過流。例如，電機所拖動的機械負載過大，如輸送帶負載過重、風機風道堵塞等。
  • 電機故障：電機繞組短路、接地或電機軸承損壞等故障，會使電機運行電流增大，從而導致變頻器過流。
  • 負載突變：生產過程中，負載突然增加或減少，如電機頻繁啟動、制動，或機械負載突然卡死、松動等，都會引起變頻器過流。
• 變頻器參數設置問題
  • 加速時間過短：加速時間設置過短，電機在啟動時，變頻器輸出頻率上升過快，會使電機的啟動電流過大，導致過流故障。
  • 轉矩提升設置不當：轉矩提升參數設置過高，會使變頻器在低頻時輸出電壓過高，導致電機電流增大，引起過流。
  • 電流限制參數設置不合理：如果電流限制參數設置過低，當變頻器輸出電流達到限制值時，就會觸發過流保護。
• 變頻器硬件故障
  • 功率模塊損壞：功率模塊中的 IGBT（絕緣柵雙極型晶體管）損壞，會導致變頻器輸出電流異常，出現過流故障。IGBT 損壞的原因可能是過電壓、過電流、過熱、器件老化等。
  • 電流檢測電路故障：變頻器的電流檢測電路用于檢測輸出電流，如果電流檢測電路出現故障，如傳感器損壞、線路斷路或短路等，會導致檢測到的電流信號不準確，從而誤報過流故障。

檢查方法

• 負載檢查
  • 檢查負載機械：查看負載設備是否有卡滯、堵塞、過載等現象，如檢查輸送帶是否有異物卡住，風機葉輪是否被堵塞，機械傳動部件是否潤滑良好等。
  • 檢測電機：使用絕緣電阻表測量電機繞組的絕緣電阻，檢查是否有繞組短路或接地故障；使用萬用表測量電機繞組的直流電阻，判斷繞組是否正常；檢查電機軸承是否轉動靈活，有無雜音或卡滯現象。
• 參數檢查
  • 查看加速時間：檢查變頻器的加速時間參數設置是否合理，一般根據電機的功率和負載情況，加速時間應在數秒到數十秒之間。
  • 檢查轉矩提升參數：查看轉矩提升參數是否設置過高，可將其設置為默認值或適當降低，觀察變頻器運行情況。
  • 確認電流限制參數：檢查電流限制參數是否設置過低，可根據變頻器和電機的額定電流，合理調整電流限制參數。
• 硬件檢查
  • 檢查功率模塊：使用萬用表或?qū)�業的功率模塊測試儀，測量功率模塊的 IGBT 是否損壞。具體方法是測量 IGBT 的集電極 - 發射極（C - E）之間的正反向電阻，如果電阻值異常，說明 IGBT 可能損壞。
  • 檢測電流檢測電路：檢查電流傳感器是否損壞，可使用萬用表測量傳感器的輸出信號是否正常；檢查電流檢測電路的線路是否有斷路、短路或接觸不良現象，如有必要，可使用示波器觀察電流檢測信號的波形。

維修措施

• 負載問題處理
  • 減輕負載：如果負載過重，可通過減少負載量、優化工藝流程等方式，使負載在變頻器和電機的額定負載范圍內。
  • 修復或更換電機：對于電機繞組短路、接地等故障，需要對電機進行維修或更換；如果電機軸承損壞，應及時更換軸承。
  • 避免負載突變：優化生產工藝，減少電機的頻繁啟動和制動；對于可能出現的負載突變情況，可在變頻器中設置相應的保護參數，如設置合適的加減速時間，以平滑電流變化。
• 參數調整
  • 延長加速時間：根據電機和負載的實際情況，適當延長加速時間，一般可將加速時間設置為 10 - 30 秒，具體時間可通過試驗確定。
  • 調整轉矩提升參數：將轉矩提升參數設置為合適的值，一般對于普通電機，轉矩提升可設置為 2% - 5%，對于特殊電機或負載，可根據實際情況進行調整。
  • 合理設置電流限制參數：根據變頻器和電機的額定電流，將電流限制參數設置為 1.2 - 1.5 倍的額定電流，以確保變頻器在正常運行時不會因電流限制而誤動作，同時又能對電機進行有效的保護。
• 硬件維修
  • 更換功率模塊：如果功率模塊損壞，必須更換同型號的功率模塊。在更換功率模塊后，需要對變頻器進行參數設置和調試，確保其正常工作。同時，要檢查功率模塊的散熱系統是否正常，確保功率模塊在運行過程中能夠良好散熱。
  • 修復電流檢測電路：對于損壞的電流傳感器，應更換新的傳感器；對于線路斷路、短路或接觸不良問題，應及時修復或更換線路，確保電流檢測電路正常工作。在修復后，需要對電流檢測電路進行校準和測試，以保證檢測到的電流信號準確可靠。

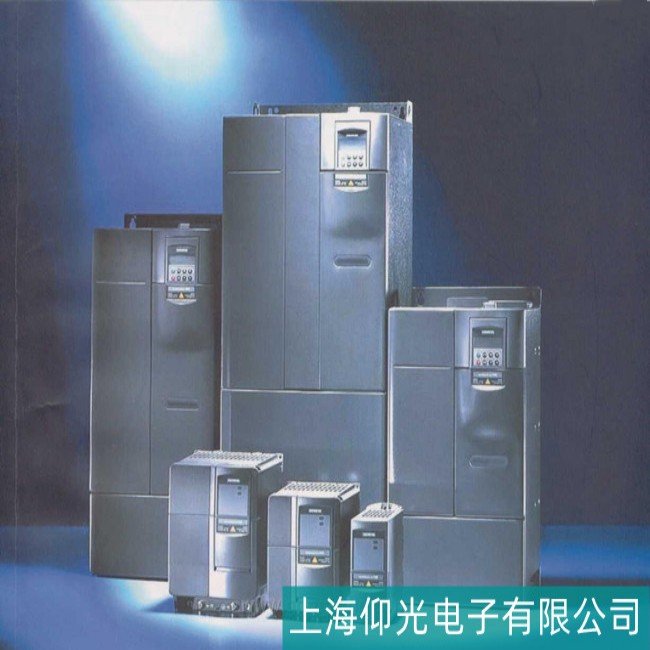

    上海仰光電子維修西門子變頻器6SE6430-2UD42-0GB0常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
