LG顯示器顯示屏常見維修案例
電腦顯示器內部結構講解
拆開顯示器，首先看到的是一層屏蔽罩，拿掉屏蔽罩，基本上市面上的顯示器內部就兩部分，電源板和驅動板。

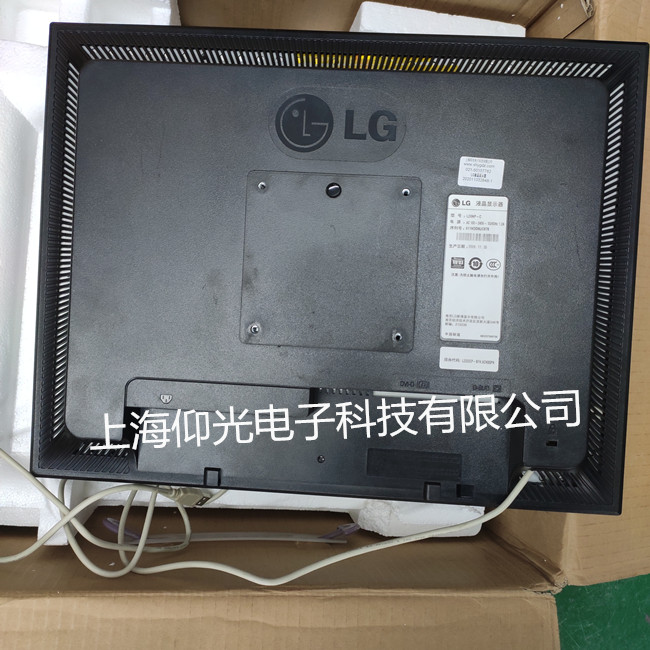

壞掉的顯示器
顯示器內部線路板
電源板的作用一是為驅動板提供低壓電源，二是為led燈管提供 高壓，注意，是高壓。
驅動板的作用是將顯卡傳來的模擬信號轉換成為顯示屏可以顯示的數字信號。
故障現象分析
通電后顯示器指示燈不亮——電源板故障
通電后指示燈亮，黑屏，用手電照射屏幕能看到顯示內容——LED燈管壽命已到
通電后顯示器指示燈亮黑屏——電源板故障或LED燈管損壞
通電后顯示器亮幾秒鐘又滅掉——電源板故障或LED燈管損壞
通電后指示燈亮，顯示異常(花屏，抖屏，白屏，條紋)——驅動板壞
通電后指示燈亮，屏幕有豎狀白紋——顯示屏熱壓排線部分脫落
那么我們的這臺顯示器接電后點亮幾秒鐘后黑屏。要從電源板和LED燈管方面入手排查。故障出在了電源板的高壓驅動部分和燈管上。
我用萬能電源板替換后發現故障依舊存在，證明了故障出現在了燈管上。拆開顯示屏，果然。
斷裂的LED燈管
當顯示器點亮的時候，電源板發現有一顆燈管發生斷路，從而切斷電源進入到保護狀態。所以才會產生點亮了幾秒有黑屏的情況。
開機無顯示，指示燈不亮，測試保險管是好的，這時你應該要檢查交流互感器是否開路，整流電路的限流電阻是否開路，或者整流二極管是否開路。
開機燒保險管，這種情況一般是由于開關管被擊穿，發射極和集電極短路而造成大電流燒壞保險管，這時你可以拆下開關管，測量發射極和集電極對地阻值，是否存在擊穿現象。
顯示屏顯示扭曲，確認是電路板問題，那么你要重點檢查濾波電路和穩壓電路，之前有碰到過是由于一個二極管開路，導致全波整流變成半波整流，當然不排除電容濾波功能失效造成扭曲。
