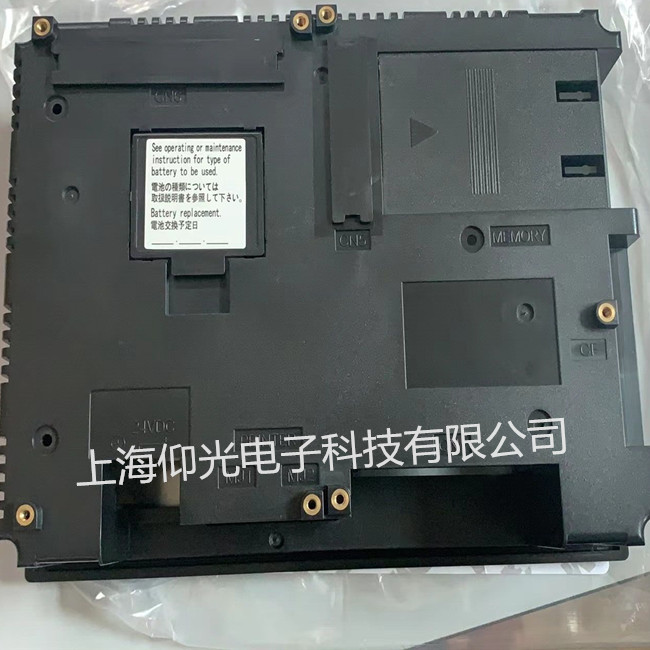

富士觸摸屏維修：液晶屏故障現象：花屏，白屏，暗屏，圖像淡 ，豎條，彩色失真，偏色，網紋干擾，彩色反相，字符虛或拖尾，亮線、亮帶或者是暗線等。
富士觸摸屏常見故障維修：
邏輯板壞的典型故障
邏輯板壞的典型故障：無圖像，屏幕垂直方向有斷續的彩色線條，也無字符（這很重要）。上屏電壓一般是5V或12V，看屏型號而定。再測試LVDS輸出接口上的電壓看靜態和動態兩種情況是否變化，若不變化基本可判斷在邏輯板上出現故障，（指針萬用表，可以看到表針有輕微的抖動，一般在1.2V左右）。只要格式和上屏電壓一樣都可以代換。
從主板到邏輯板的LVDS線都有一定規律，邊上紅色的是電源正極，黑線一般為電源負極，絞在一起的是LVDS信號線，（4對/單6位；5對/單8位；8對/雙6位；10對/雙8位）。
現在有的邏輯板和屏是連在一起的，稱之X+C一體式，一般為32寸以下屏，32寸以上屏一般由X+C分離式構成。邏輯板的損壞會造成屏不能正常顯示圖像，當然也沒有菜單顯示，但按鍵和遙控是起作用的（這很重要）。字符是從最后一級CPU電路插入進去的。邏輯板的花屏與屏產生的花屏的區別：邏輯板的花屏表現為上下有規則的花屏，我們可以改變信號源或改變4:3模式來確認。
一)花屏
1)花屏故障現象總述：屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。
對應維修思路方向：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。
2)花屏故障現象：用戶菜單正常，只是圖像出現花屏現象。
對應維修思路：檢查主板及scaler處理芯片電路,補焊芯片。
3)花屏故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。
對應維修思路：LVDS插線接觸不良。
4)花屏故障現象：反復上電后，花的條紋、色彩有變化。
對應維修思路：檢查邏輯板
5)花屏故障現象：反復上電后，花的條紋、色彩無變化。
對應維修思路：屏本身壞機會大。
6)花屏故障現象：圖像有干擾，字符上也有干擾。
對應維修思路：邏輯板、屏信號連線、數字板信號輸出電路。
7)花屏故障現象：字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干 擾。再從AV端口輸入，圖像出現干擾。
對應維修思路：幀存儲器假焊，圖像增強處理IC控制信號線斷。
8)花屏故障現象：圖像全部是花點狀，細碎花屏，字符是正常的。
對應維修思路：故障在視頻解碼器電路。因?yàn)�，圖像增強處理電路產生的故障 是塊狀的，不是細碎的。
9)花屏故障現象：圖像上有扭曲狀或者網紋干擾。AV試機一切正常。
對應維修思路：中放、高放電路。
