力士樂變頻器報SC故障原因及現象診斷維修

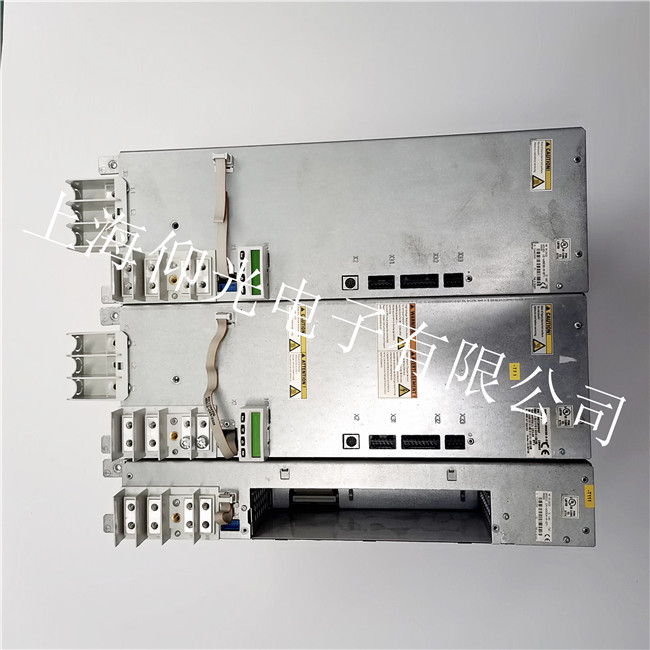

故障現象和診斷：
檢修一臺力士樂7.5kW變頻器，變頻器上電后即報SC故障，處于保護狀態�？凑f(shuō)明關于SC故障代碼的說明，意為驅動電路不良或IGBT損壞導致的故障，但檢測逆變電路，和驅動電路都沒有問題。而且該機型驅動電路本身無IGBT故障檢測功能，是不會向MCU報出SC故障的。故障信號來源應該是電流檢測電路。
電路構成：
電源／驅動板與主板MCU由J2、J5排線端子連接，J2端子排之前的是位于電源／驅動板的部分為電流檢測的前級電路，J5端予以后的是位于MCU主板的部分為后級電路。但考慮電路的銜接及電路分類、信號流程分析的方便，將正弦SINE300型7.5kW變頻器電流檢測與保護電路，分為前置電流檢測電路、電流檢測模擬信號處理電路一、電流檢測模擬信號處理電路二、電流檢測開關量信號形成電路等四個部分，說明本例機型對前置電路所輸出的電流檢測信號，在后續電路不同的處理方法，以生成模擬或開關量的多路電流檢測信號，提供MCU內部運算控制、顯示、故障報警、停機保護所需的各種信號前置電流檢測電路，即J2/J5端子排之前、位于電源／驅動板的電流檢測電路，由電流采樣電阻、線性光耦合器、運放電路等組成。
本例機型的前置電路，只在U、V輸出電流回路串接了R7、R60兩只電流采樣電阻，未采集W相電流檢測信號。進而由采集到的U、V相電流信號，“間接合成”出W相信號。UI、VI電流檢測信號，先送入加法器電路U6（由U6的12、13、14腳內部電路和外圍元件組成），經過矢量加減，得到“合成”W相電流檢測信號WI，然后UI、VI、WI等三相輸出電流檢測信號，經J2/J5排線端子的25、26、28腳，輸入MCU主板電路。
由前置電路來的UI、VI、WI電流檢測信號，分作第一路電流檢測信號，輸入運放電路U40內部3組放大器和外圍元件組成的電壓跟隨器電路，緩沖后由1、7、8腳輸出，經D25、D26、D27保護二極管雙向鉗位（3只二極管為貼片3端器件，每只內含兩只二極管），RC濾除高頻干擾信號后，形成0～3V以?xún)?nèi)的電壓信號，輸入MCU的模擬信號輸入端124、125、126腳。供內部程序運算，用于在操作顯示面板顯示運行電流值，起動過程中檢測電流變化，進行VVV/F控制等。
由U6輸出的UI、VI、WI電流檢測信號，分作第二路電流檢測信號，輸入由運放電路U9內部4組放大器和外圍元件組成的精密全波整流器電路，整流為六波頭的脈沖動直流信號電壓后，經U6反相器8、9、10腳內部放大器和外圍元件構成的反相器，對信號進行倒相處理，形成IUVW綜合電流信號，送入后級電路。
故障分析和檢修：
由以上分析，可以判斷SC故障是由電流檢測電路向MCU報出的。“重度過流”故障報警信號是由U30的1、2、3腳及后續電路向MCU報出的。
檢測MCU (UI)的8腳為0V低電平，說明該電流檢測電路確實向MCU發送了故障報警信號。往前檢測U6的1腳的電壓值為接近0V的低電平。U6反相器電路的輸入、輸出電壓狀態不符合反相邏輯關系，判斷反相器電路U6損壞。更換74LVS14AO貼片IC，故障排除。
力士樂變頻器常見故障分析：
1) 過流故障：過流故障可分為加速、減速、恒速過電流。其可能是由于變頻器的加減速時間太短、負載發生突變、負荷分配不均，輸出短路等原因引起的。這時一般可通過延長加減速時間、減少負荷的突變、外加能耗制動元件、進行負荷分配設計、對線路進行檢查。如果斷開負載變頻器還是過流故障，說明變頻器逆變電路已環，需要更換變頻器。
2) 力士樂變頻器過載故障：過載故障包括變頻過載和電機過載。其可能是加速時間太短，電網電壓太低、負載過重等原因引起的。一般可通過延長加速時間、延長制動時間、檢查電網電壓等。負載過重，所選的電機和變頻器不能拖動該負載，也可能是由于機械潤滑不好引起。如前者則必須更換大功率的電機和變頻器；如后者則要對生產機械進行檢修。
3) 欠壓：說明變頻器電源輸入部分有問題，需檢查后才可以運行。
我們的維修流程：
第一步：首先詢問用戶損壞電氣設備的故障現象及現場情況。
第二步：根據用戶的故障描述，分析造成此類故障的原因。
第三步：打開被維修的設備，對機器進行全面的清潔，確認被損壞的器件，分析維修恢復的可行性。
第四步：根據被損壞器件的工作位置，閱讀及分析電路工作原理，從中找出損壞器件的原因，以免下次類似故障出現。
第五步：與客戶聯系洽談維修所需更換配件，征求用戶維修意見，客戶確認報價后進行維修。
第六步：維修內容包括排除已知的故障，對老化、損壞的元件進行更換，對整機內外進行徹底的清洗和保養等。
第七步：修復后對設備進行模擬負載測試，完成后發回客戶，由客戶進行現場測試。
