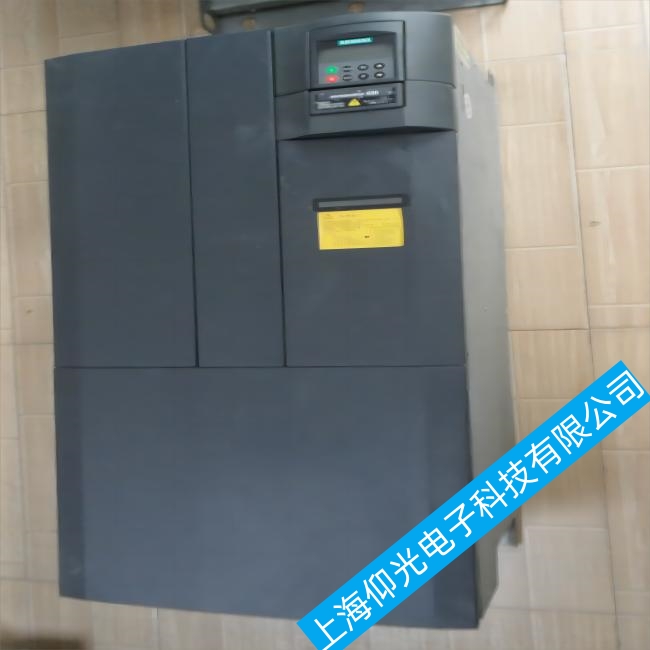

圖 西門子變頻器
西門子MM440變頻器報F0001（過電流）伴隨報A501，是一個常見故障可能原因為：
1、 電機的功率參數（P0307）與變頻器的功率參數（P0206）不對應
2、 電動機電纜太長
3、 電機導線短路
4、 有接地故障
二、對西門子MM440 30KW（ 與15KW電路相似），重點檢查以下電路：
1、IGBT：30KW是用2個模塊，每個模塊的2相并聯擴展容量的；
2、U、V、W輸出電流檢測（檢測電路故障引起誤報）：
①3個A786J及周邊電路；
②A786J輸入側供電電源：A786J的1腳對8腳應為+5.1V左右；
③A786J輸出側供電電源：取自CPU板送來的Vcc=+5V(Vcc=+5V是開關電源的+8V送給CPU板穩壓為Vcc=5V后返回驅動板的，所以A786J的14腳對9腳應為+5V左右）；
3、驅動電路（無驅動或驅動不足）：
①6個HCNW4506及周邊電路；
②上臂供電電源：開關變壓器3個獨立繞組經整流濾波后由FZT651穩壓形成3路獨立的(VV+=+20V、VV-=-5.1V)、(VU+=+20V、VU-=-5.1V)、(VW=+20V、VW-=-5.1V)電源；注意，3個A786J的輸入側電源也分別取自這里的3個+20V；
③下臂供電電源：開關變壓器1個有抽頭（接地）的繞組，其中一邊經整流濾波后，形成V+=+15V，另一邊經整流濾波后，再經7905穩壓，輸出V-=-5V。
4、IGBT門極回路（無驅動或驅動損耗過大）：
①查2個反向串聯的保護穩壓二極管有無擊穿短路；
②查串接的小阻值電阻有無斷路或阻值增大；
