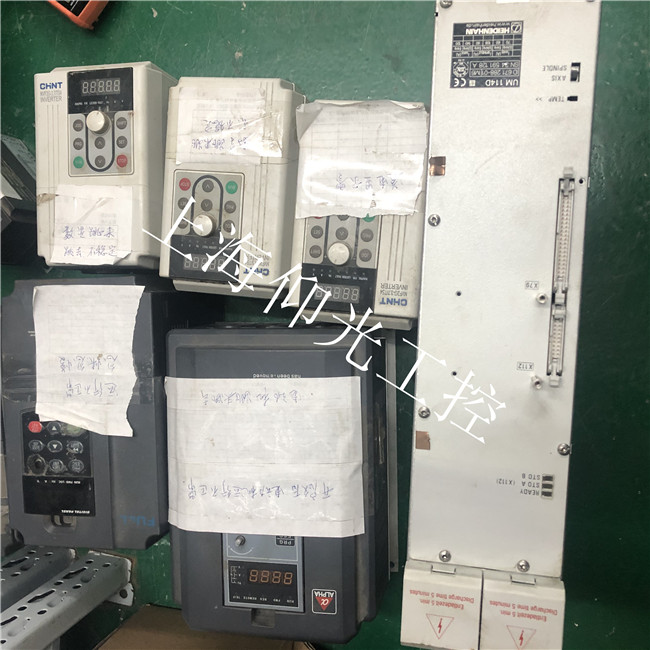

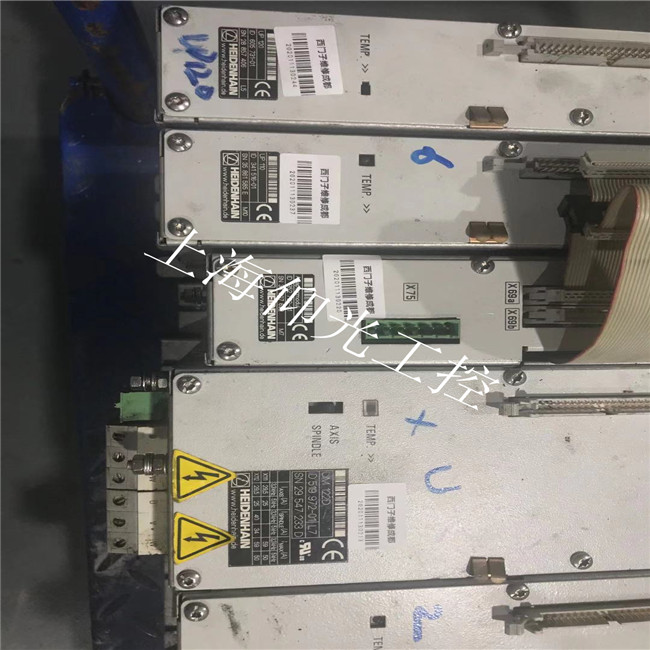

海德漢MC422 UM114D UVR150D 驅動器伺服電源維修 可測試
海德漢控制器常見維修故障：炸機，模塊炸，帶不動負載，主軸準備未緒，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
伺服驅動器維修方法 伺服驅動器是用來操控伺服電機的一種操控器，其效果類似于變頻器效果于普通溝通馬達，歸于伺服體系的一部分，首要應用于高精度的定位體系。一般是經過方位、速度和力矩三種辦法對伺服馬達進行操控，完成高精度的傳動體系定位，現在是傳動技能的高端產品。
1、示波器查看驅動器的電流監控輸出端時，發現它全為噪聲，無法讀出。
毛病原因：電流監控輸出端沒有與溝通電源相阻隔(變壓器)。
處理辦法：能夠用直流電壓表檢測調查。
2、電機在一個方向上比另一個方向跑得快。
毛病原因：無刷電機的相位搞錯。
處理辦法：檢測或查出正確的相位。
毛病原因：在不用于測驗時，測驗/誤差開關打在測驗方位。
處理辦法：將測驗/誤差開關打在誤差方位。
毛病原因：誤差電位器方位不正確。
處理辦法：從頭設定。
3、電機失速。
毛病原因：速度反應的極性搞錯。
處理辦法：
a.假如可能，將方位反應極性開關打到另一方位。(某些驅動器上能夠)
b.如運用測速機，將驅動器上的TACH+和TACH-對調接入。
c.如運用編碼器，將驅動器上的ENC A和ENC B對調接入。
d.如在HALL速度形式下，將驅動器上的HALL-1和HALL-3對調，再將Motor-A和Motor-B對調接好。
毛病原因：編碼器速度反應時，編碼器電源失電。
處理辦法：查看連接5V編碼器電源。保證該電源能提供滿足的電流。如運用外部電源，保證該電壓是對驅動器信號地的。
4、LED燈是綠的，可是電機不動。
毛病原因：一個或多個方向的電機制止動作。
處理辦法：查看+INHIBIT 和 –INHIBIT 端口。
毛病原因：指令信號不是對驅動器信號地的。
處理辦法：將指令信號地和驅動器信號地相連。
5、上電后，驅動器的LED燈不亮。
毛病原因：供電電壓太低，小于最小電壓值要求。
處理辦法：查看并進步供電電壓。
6、當電機滾動時， LED燈閃耀。
毛病原因：HALL相位過錯。
處理辦法：查看電機相位設定開關(60/120)是否正確。 大都無刷電機都是120相差。
毛病原因：HALL傳感器毛病
處理辦法：當電機滾動時檢測Hall A, Hall B, Hall C的電壓。電壓值應該在5VDC和0之
轉載請注明出處：上海仰光電子科技專業伺服驅動器維修,伺服電機維修
本文鏈接：http://www.zxfkc.cn/fuwu/Services_Show4030.htm
伺服驅動器維修 伺服電機維修 觸摸屏維修 變頻器維修
聯系方式：
電話：021-50157782
手機：13817011982 微信同號
郵箱：shygdzi@163.com
聯系人：張工
網址：http://www.zxfkc.cn
【 我們確保修好測試好給客戶�。。�！】
